Đồ án dân dụng 2 khóa 59 năm 2015

Đề bài: Thiết kế nhà trẻ 4 nhóm tại Hà nội.

1. Thông tin chung:

Sinh viên tự chọn 1 trong 2 khu đất dưới đây.

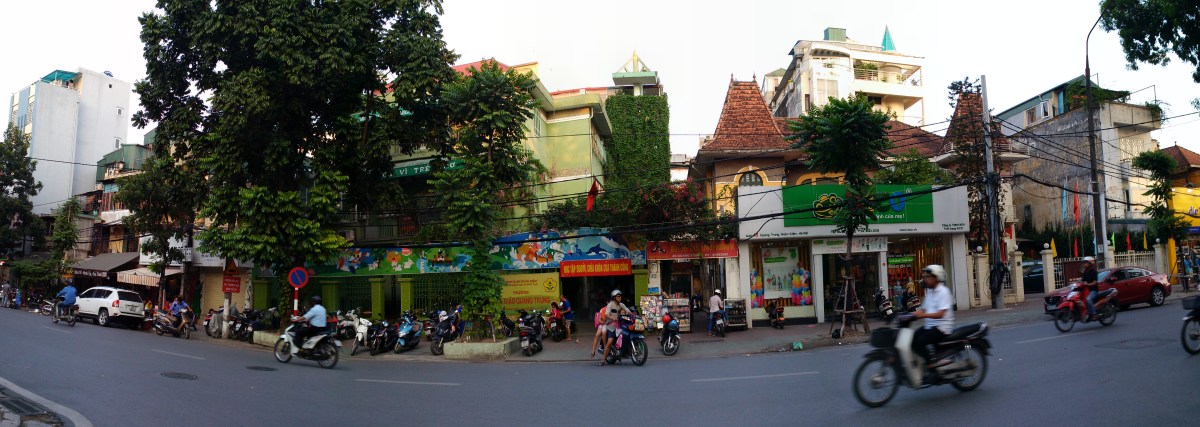

  • Khu đất 1 tại phố Quang Trung, hiện trạng là trường mầm non Quang Trung, diện tích 1928m2
  • Khu đất 2 tại phố Bà Triệu, hiện trạng là trường mầm non Bà Triệu, diện tích 1958m2.
  • Mật độ xây dựng : tối đa 40%
  • Khoảng lùi: 3.5m với đường giao thông chính, 2m với các cạnh còn lại của khu đất.

2. Chức năng công trình:

Sảnh chung, đón trẻ: 40 m2

Khối học gồm 3 nhóm mẫu giáo, 1 nhóm trẻ dưới 36 tháng:

  • Phòng đón trẻ + chỗ để mũ áo của trẻ: 7-10m2
  • Phòng đa năng (học, ngủ, ăn): 60m2
  • Phòng vệ sinh: 12-15m2 (với nhóm trẻ dưới 36 tháng thay bằng khu ngồi bô)
  • Phòng cho bú, pha sữa cho nhóm trẻ dưới 36 tháng.
  • Hiên chơi: 10-15m2
  • Hiên phơi, giặt (bố trí liền khu vệ sinh lớp): 3-5m2
  • Kho lớp: 5m2

Không gian đa năng

  • Không gian đa chức năng kết hợp giáo dục nghệ thuật, thể chất: 80-100 m2
  • Phòng thay đồ nam/nữ: 10 m2/phòng
  • Kho + chuẩn bị: 12- 15 m2.

Khu bếp

  • Khu giao nhận thực phẩm 5-10 m2
  • Khu bếp nấu: 35 – 40 m2.
  • Khu soạn chia : 10-15 m2
  • Kho lạnh 5 m2,
  • Kho khô 5 m2.

Khu hành chính/hỗ trợ.

  • Phòng hiệu trưởng: 10-15 m2
  • Phòng khách, tư vấn phụ huynh: 10-15 m2
  • Phòng kế toán, tài chính, hành chính 10-15m2
  • Phòng Y tế (1 giường): 10-15 m2
  • Phòng thường trực, bảo vệ (đặt ở cổng trường): 5-10 m2
  • Khu vệ sinh cho giáo viên, cán bộ, nhân viên: 10-15 m2

Không gian sân vườn.

  • Sân chơi chung > 150 m2 gồm các khu: trò chơi vận động, trò chơi giáo dục giao thông, sân khấu ngoài trời. Trong trường hợp đặt sân chơi trên nóc nhà cần có biện pháp bảo vệ, che chắn đảm bảo an toàn
  • Vườn trường : 50m2
  • Khu để xe của khách và nhân viên: 30-50m2.

3. Thời gian thực hiện.

  • Sinh viên học đồ án trong 8 tuần, bắt đầu từ ngày 18 tháng 10 năm 2015, tức tuần 11 đến tuần 18
  • Tuần 19-21 nghỉ thi block.
  • Tuần 22 thể hiện đồ án.
  • Các lớp 59KD nộp và chấm đồ án sáng thứ 7 ngày 09 tháng 01 năm 2016 tại sảnh G3 và H2.
  • Các lớp 59KDE/F theo dõi lịch báo cáo riêng.

4. Chỉ dẫn thực hiện.

  • Nhiệm vụ thiết kế chi tiết download tại đây.
  • Hiện trạng khu đất bản CAD download tại đây.

5. Tài liệu tham khảo

  • Một số thiết kế nhà trẻ nổi bật của Nhật bản download tại đây.
  • Kiến trúc cho trẻ em download tại đây.

Chúc các bạn làm bài tốt.
