Nhiệm vụ đồ án 1 năm 2016 các lớp 60KD/NT/QH

serpentine-pavilion-2016-big-h-schema

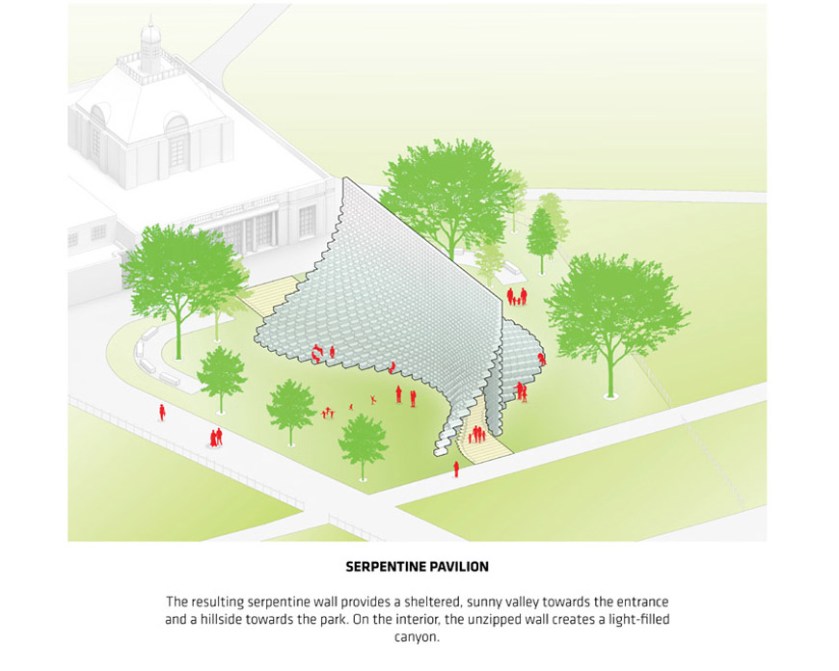

Gian triển lãm Serpentine, London 2016, KTS Bjarke Ingels. Ảnh minh họa của B.I.G

ĐỀ TÀI:

THIẾT KẾ CHÒI NGHỈ KẾT HỢP SINH HOẠT CỘNG ĐỒNG CHO KHU CHUNG CƯ

VỊ TRÍ THIẾT KẾ.

Công trình thiết kế được đặt ở tại khu đô thị Times City, Hà Nội. Chi tiết xem bản vẽ.

YÊU CẦU CHỨC NĂNG VÀ QUY MÔ DIỆN TÍCH:

Công trình là một không gian sinh hoạt cộng đồng ngoài trời dành cho dân cư trong khu đô thị để tổ chức các hoạt động liên hoan, sinh hoạt xóm giềng, nghỉ ngơi.

Chỉ tiêu quy hoạch:

  • Diện tích khu đất: 801,3 m2
  • Mật độ xây dựng cho phép tối đa 30 % diện tích khu đất (gồm cả phần sân có lát gạch, đá)
  • Khoảng lùi: 2m từ mọi phía ranh giới khu đất.

Thành phần chức năng công trình:

  • Chòi nghỉ kết hợp sinh hoạt cộng đồng: 48- 50m2 gồm các bộ phận:

+ Chỗ chuẩn bị, soạn đồ ăn ( dạng quầy, có bố trí 1 chậu rửa, 1 bếp lò: 12- 15 m2)

+ Chỗ ngồi nghỉ, liên hoan : 28-30m2

+ 01 cabin vệ sinh, rửa tay: 2- 3m2

  • Sân sinh hoạt cộng đồng, liên hoan không có mái 150 -160 m2 , thiết kế dạng sân có lát gạch đá, hình dáng tự do không hạn chế , có bố trí một số bàn ghế cho người ngồi nghỉ, ăn uống. Ngoài ra có thể thiết kế các yếu tố cảnh quan trong sân như bồn hoa kết hợp bệ ngồi, dàn hoa, đài phun nước nhỏ, các khu vực chênh cốt…
  • Cho phép sai số diện tích các bộ phận chúc năng tăng giảm tối đa 10% khi thiết kế.

YÊU CẦU CỦA ĐỒ ÁN:

  • Sinh viên phải biết cách trình bày bản vẽ kiến trúc theo các tiêu chuẩn kĩ thuật được dạy ở môn Cơ sở kiến trúc năm thứ 1 (hệ thống nét, trục định vị, ghi chú, đánh kích thước, gọi tên bản vẽ, kí hiệu vật liệu, thể hiện mặt đứng, phối cảnh… theo đúng tiêu chuẩn quy phạm). Đây là yêu cầu cơ bản, đầu tiên của đồ án cơ sở.
  • Toàn bộ khối lượng các hình vẽ quy định của đồ án được thể hiện trên một (01) bản vẽ khổ A1.
  • Quy định phương pháp thể hiện: Thể hiện đen trắng bằng tay (mực nho hoặc bút sắt)
  • Nghiêm cấm thể hiện bằng máy tính. Nếu vi phạm sẽ bị điểm 0.

NHIỆM VỤ THIẾT KẾ CHI TIẾT DOWNLOAD TẠI ĐÂY.

Nhiệm vụ thiết kế cho lớp 60KDE/KDF download tại đây

VỊ TRÍ KHU ĐẤT DOWNLOAD TẠI ĐÂY.

Chúc các bạn sinh viên làm bài tốt!
